Titulní strana / Fototermika / Zásobníkové ohřívače TUV s jedním nebo dvěmi výměníky

Zásobníkové ohřívače TUV Dražice typ OKC NTR/SOL a
OKC NTRR/SOL s jedním nebo dvěma výměníky
(a volitelnou elektrickou topnou vložkou)


DRAŽICE

Využití

  • Ohřívače vody OKC 200, 250, 300 NTRR/SOL a OKC 400, 500 NTR, NTRR/SOL jsou navrhnuty a vyráběny jako součást solárního systému
  • Svým jmenovitým výkonem zaručují dostatečné množství TUV pro rodinné domy, bytové jednotky, provozovny, restaurace a podobná zařízení.
  • Pro dohřev TUV lze zvolit elektrickou energii, různé typy kotlů, ústředního vytápění, a jejich kombinace.

Varianty

OKC NTR/SOL – Stacionární ohřívač s jedním spirálovým výměníkem určen pro ohřev TUV pomocí solárního systému.

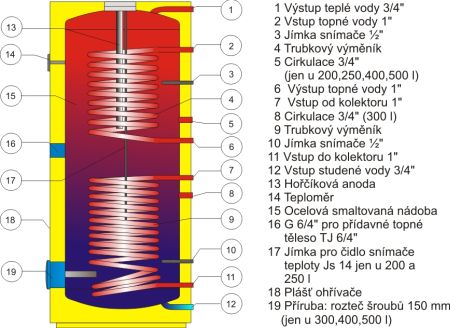

OKC NTRR/SOL – Stacionární ohřívač se dvěma spirálovými výměníky pro ohřev TUV pomocí solárního systému (spodní výměník). Dohřev lze provádět v horním výměníku např. kotlem nebo elektrickým tělesem TJ 6/4“.

DRAŽICE OKC 300 DRAŽICE OKC 300

Popis výrobku

  • Nádoba ohřívače je svařena z ocelového plechu, výměníky z ocelové trubky a jako celek posmaltována smaltem odolávajícím teplé vodě.
  • Jako dodatečná ochrana proti korozi je v horníčásti ohřívače vmontována hořčíková anoda, která upravuje elektrický potenciál vnitřku nádoby a snižuje tak nebezpečí jejího prorezavění.
  • U všech typu jsou přivařeny vývody teplé vody, studené vody, cirkulační otvor, a jímky pro čidla. Nádoba je izolována polyuretanovou bezfreonovou pěnou o tlouštce 50 mm.
  • Plášt ohřívače tvoří plastový obal, spojovací díly jsou pokoveny. Celý ohřívač stojí na třech rektifikačních šroubech s možností vyrovnání nerovností podlahy v rozmezí 10 mm.
  • Pod plastovým krytem na boku ohřívače o objemu 300 litrů se nachází čistící a revizní otvor zakončený přírubou.
  • Typy NTRR jsou vybaveny otvorem 6/4“pro vešroubování. Výrobek doporučujeme používat ve vnitřním prostředí s teplotou vzduchu +2 až 45 °C a relativní vlhkosti vzduchu max. 80%.

Družstevní závody Dražice jsou největším výrobcem ohřívačů vody v České republice, známým po celé Evropě. Vyváží své výrobky téměř do dvaceti zemí celého světa.

Ohřívače vody značky Dražice jsou českými zákazníky velmi žádané, o čemž svědčí i dominantní podíl na trhu s více než 50 %.

Certifikace

ZKUŠEBNÍ ÚSTAV STAVEBNÍ IQNET TUV SUD CQS ČESKÝ VÝROBEK

Přednosti dražických ohřívačů vody

1. Technologie

Mimo špičkového zpracování, kvalitních materiálů použitých při výrobě a náročné kontrole během procesu je jednou z hlavních výhod našich ohřívačů vody jedinečný systém topných těles.

2. Smaltovaná ocelová nádoba

Ocelová nádoba ohřívače ze speciálního silného plechu odolává tlakovým rázům. Je opatřena kvalitním bezniklovým smaltem, což v kombinaci s hořčíkovou anodovou ochranou zaručuje dlouhou životnost ohřívačů vody Dražice. Čistící otvory umožňují přístup do vnitřku nádoby na odstranění usazenin a vodního kamene a tak šetří náklady na provoz.

3. Hořčíková anoda

Magnesiová anoda jako dodatečná ochrana proti korozi také prodlužuje životnost nádoby a tím dále zvyšuje vysokou užitnou hodnotu, kterou dostáváte s koupí ohřívače vody DZ Dražice.

4. Polyuretanová izolace

Kvalitní polyuretanová izolace o tloušťce minimálně 50 mm zajišťuje nízké tepelné ztráty a nízké provozní náklady.

SERVIS

Ve spolupráci s DZD Dražice zabezpečujeme bezplatný záruční i pozáruční servis po celém území České a Slovenské republiky a garantujeme spolehlivý a bezstarostný provoz po celou dobu životnosti ohřívačů vody.

Záruční podmínky

  • 5 let na vnitřní nádobu ohřívače a víko příruby
  • 2 roky na elektroinstalaci, topné těleso a ostatní
  • Záruční lhůta na náhradní díly činí 24 měsíců
  • Možnost zakoupení prodloužení záruky o jeden rok za 399,- Kč.

Technické parametry zásobníků

Typ OKC 400 NTR/SOL OKC 400 NTRR/SOL OKC 500 NTR/SOL OKC 500 NTRR/SOL
Objem zásobníku (bez anody a výměníku, atd.) [l] 395 395 467 1467
Objem zásobníku [l] 378 369 449 436
Průměr [mm] 680 650 700 700
Hmotnost [kg] 119 137 135 160
Výška [mm] 1919 1919 1892 1892
Provozní tlak TUV [MPa] 1 1 1 1
Provozní tlak topné vody [MPa] 1 1 1 1
Max.teplota topné teploty [°C] 110 110 110 110
Max.teplota TUV [°C] 95 95 95 95
Výhřevná plocha horního výměníku [m2] - 1 - 1,4
Výhřevná plocha spodního výměníku [m2] 2 2 2 2
Výkon spodního výměníku při tep.spádu 80/60°C [kW] 58 58 59 59
Výkon horního výměníku při tep.spádu 80/60°C [kW] - 26 - 37
Trvalý výkon TUV* spodního výměníku při tep.spádu 80/60°C [l/h] 1423 1423 1448 1448
Trvalý výkon TUV* horního výměníku při tep.spádu 80/60°C [l/h] - 638 - 908
Výkon spodního výměníku při tep.spádu 60/50°C [kW] 25 25 26 26
Výkon horního výměníku při tep.spádu 60/50°C [kW] - 12 - 18
Trvalý výkon TUV* spodního výměníku při tep.spádu 60/50°C [l/h] 767 767 797 797
Trvalý výkon TUV* horního výměníku při tep.spádu 60/50°C [l/h] - 368 - 552
Doba ohřevu TUV * spodním výměníkem při tep.spádu 80/60°C [min] 23 22 27 26
Doba ohřevu TUV * horním výměníkem** při tep.spádu 80/60°C [min] - 22 - 17
Doba ohřevu TUV * spodním výměníkem při tep.spádu 60/50°C [min] 47 41 48 47
Doba ohřevu TUV * horním výměníkem** při tep.spádu 60/50°C [min] - 38 - 27
Tepelné ztráty [kWh/24h] 2,4 2,4 2,5 2,5

Volitelné příslušenství – Elektrická topná vložka s termostatem

Ke stažení

  • Katalogový list OKC 200,250,300 SOL (pdf, 767 kB)
  • Technický list OKC NTRR 300 SOL (pdf, 1035 kB)
  • Návod OKC 200-500 SOL (pdf, 2226 kB)
  • Rozpad OKC 300 NTRR SOL (pdf, 688 kB)
