Šroubovací elektrická topná jednotka
Ke všem bojlerům TUV nucených systémů Megasun si můžete navíc přiobjednat elektrickou topnou vložkou s termostatem.

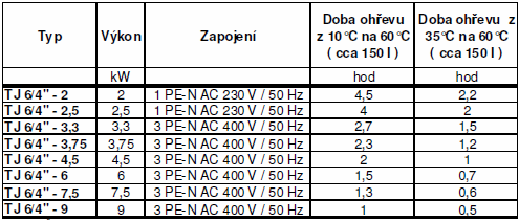

Topná vložka je dodávána o výkonech 2, 2,5 kW připojení 1 ~ 230 V a
3,3, 3,75, 4,5, 6, 7,5, 9 kW připojení 3 ~ 400 V
Použití
-
Šroubovací elektrická topná jednotka (topná jednotka) je určena výhradně k ohřevu vody.
-
Je konstruována jako přídavný zdroj ohřevu v ohřívačích vody zapojených v systému se solárními kolektory.
-
Je možné ji použít i jako přídavný zdroj ohřevu v akumulačních nádobách.
-
Při dodržení instalačních podmínek ji lze použít i jako hlavní zdroj ohřevu ohřívače nebo pro jiné potřeby.
-
Typy s prodlouženou chladící částí lze použít do akumulačních nádrží s označením v6 a v7.
Popis
-

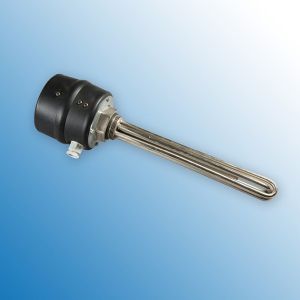

Topná jednotka se skládá z elektrického topného tělesa s připojovacím závitem G 6/4“.
-
Pod krytem elektroinstalace je umístěn provozní termostat, bezpečnostní termostat, kontrolka chodu tělesa a připojovací svorkovnice.
-
Topná jednotka se umísťuje nad spodním výměníkem.
Obsluha
-
Jednoduché ovládání spočívá pouze v nastavení požadované teploty na ovládacím knoflíku termostatu.
-
Rozsah nastavení 5 -74°C. Doporučená nastavená teplota je cca 60°C.
-
Symbol * pojistka proti zamrznutí 5-8°C. Svítící kontrolka signalizuje těleso v chodu.
