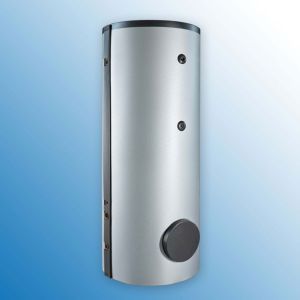

Akumulační nádrže topného systému s vnořeným výměníkem NADO v6 nebo zásobníkem NADO v7 pro přípravu TUV
- Akumulační nádrže NADO slouží k ukládání tepla v topném systému a zároveň dovoluje i přímý ohřev užitkové vody ve vnitřním výměníku nebo vnitřním zásobníku.
- Zdrojem mohou být kotel na tuhá paliva, tepelné čerpadlo, solární kolektory, krbová vložka, atd.
- Akumulační zásobníky NADO umožňují kombinaci více zdrojů. Např. Kotel na tuhá paliva + solární systém +elektrická topná vložka a mnoho dalších konfigurací.
- Nádrže typu NADO slouží k ukládání tepla v topném systému a umožńují ohřev nebo předehřev TUV ve :
1. vnitřním nerezovém výměníku – typ NADO v6
2. vnitřní nádobě – typ NADO v7.
|
|
- Nádrže a trubkové výměníky jsou vyráběny z oceli, bez úpravy vnitřního povrchu.
- Vnější povrch nádrže je opatřen ochranným nátěrem.
- Nádrže jsou vybaveny snímatelnou 100 mm silnou izolací -polyesterovou pěnou (Symbio) a zámkem.
- Do nádrží NADO lze namontovat až dvě elektrické topné vložky TJ 6/4 o výkonu 2 x 2 – 6 kW.
NADO 300/20 v6, NADO 500/20 v6, NADO 750/20 v6, NADO 1000/20 v6

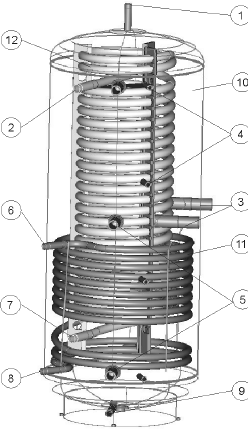

Akumulační nádrže NADO v6 jsou speciálně vyvinuté nádrže s vnořeným nerezovým výměníkem pro přípravu teplé užitkové vody v otopných systémech a s ocelovým spirálovým výměníkem pro připojení solárních kolektorů.
|
1 Odvzdušnění (výstup topné vody) |
|
| Typ | NADO 300/20 v6 | NADO 500/25 v6 | NADO 750/35 v6 | NADO 1000/45 v6 |
|---|---|---|---|---|
| Objem [l] | 300 | 500 | 750 | 1 000 |
| Objem zásobníku TUV [l] | 20 | 25 | 35 | 45 |
| Plocha výměníku TUV [m2] | 4,5 | 6,25 | 8,5 | 10 |
| Plocha výměníku pro solar [m2] | 1,6 | 2,2 | 2,2 | 3,3 |
| Maximální tlak nádoby [MPa] | 0,3 | 0,3 | 0,3 | 0,3 |
| Maximální tlak výměníku [MPa] | 1 | 1 | 1 | 1 |
| Maximální tlak nerezového výměníku [MPa] | 0,6 | 0,6 | 0,6 | 0,6 |
| Maximální teplota topné vody v nádobě [°C] | 90 | 90 | 90 | 90 |
| Maximální teplota topné vody ve výměníku [°C] | 110 | 110 | 110 | 110 |
| Maximální teplota užitkové vody ve vnitřní nádobě [°C] | 90 | 90 | 90 | 90 |
| Maximální výkon el. topného tělesa řady TJ 6/4" [kW] s prodlouženou chladící částí | 2x4,5 | 2x6 | 2x6 | 2x6 |
| Hmotnost [kg] | 100 | 145 | 176 | 208 |
Ke stažení
- Technický list NADO v6 (pdf, 334 kB)
- Návod NADO v6 (pdf, 696 kB)
- Řez NADO v6 (pdf, 515 kB)
NADO 500/200 v7, NADO 750/200 v7, NADO 1000/200 v7

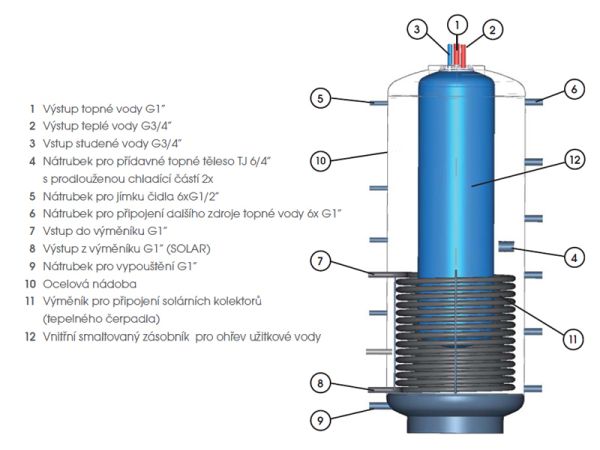

Akumulační nádrže NADO v7 jsou speciálně vyvinuté nádrže s vnořeným ocelovým smaltovaným zásobníkem pro přípravu teplé užitkové vody v otopných systémech a s ocelovým spirálovým výměníkem pro připojení solárních kolektorů.
| Typ | NADO 500/200 v7 | NADO 750/200 v7 | NADO 1000/200 v7 |
|---|---|---|---|
| Objem [l] | 500 | 750 | 1 000 |
| Objem zásobníku TUV [l] | 200 | 200 | 200 |
| Maximální tlak nádoby [MPa] | 0,3 | 0,3 | 0,3 |
| Maximální tlak výměníku [MPa] | 1 | 1 | 1 |
| Maximální tlak vnitřní nádoby [MPa] | 0,6 | 0,6 | 0,6 |
| Plocha výměníku pro solar [m2] | 2,5 | 3,3 | 3,3 |
| Maximální teplota topné vody v nádobě [°C] | 90 | 90 | 90 |
| Maximální teplota topné vody ve výměníku [°C] | 110 | 110 | 110 |
| Maximální teplota užitkové vody ve vnitřní nádobě [°C] | 90 | 90 | 90 |
| Maximální výkon el. topného tělesa řady TJ 6/4" [kW] s prodlouženou chladící částí | - | 2x6 | 2x6 |
| Hmotnost [kg] | 166 | 214 | 228 |
Ke stažení
- Technický list NADO v7 (pdf, 765 kB)
- Návod NADO v7 (pdf, 623 kB)
- Řez NADO v7 (pdf, 493 kB)
Družstevní závody Dražice jsou největším výrobcem akumulačních nádrží v České republice, známým po celé Evropě. Vyváží své výrobky téměř do dvaceti zemí celého světa.
Akumulační nádoby značky Dražice jsou českými zákazníky velmi žádané, o čemž svědčí i dominantní podíl na trhu s více než 50 %.
Certifikace
|
|
|
|
|
SERVIS
Ve spolupráci s DZD Dražice zabezpečujeme bezplatný záruční i pozáruční servis po celém území České a Slovenské republiky a garantujeme spolehlivý a bezstarostný provoz po celou dobu životnosti ohřívačů vody.
Záruční podmínky
Záruční lhůta na výrobek se poskytuje ode dne montáže konečnému zákazníkovi v délce:
- 5 let na vnitřní nádobu ohřívače a víko příruby
- 2 roky na elektroinstalaci, topné těleso a ostatní
- Záruční lhůta na náhradní díly činí 24 měsíců
- Možnost zakoupení prodloužení záruky o jeden rok za 399,- Kč.
